港口航道遠程監控方案
1.方案簡介海事局所轄港區、碼頭眾多，為保障碼頭、港區的安全有必要建立一套遠程圖像監控系統來適應實際發展的需求。建設遠程圖像監控系統有助于提高海事管理效率和現代化管理水平。為海事監管部門提供以下監管輔助手段：一、可提高船舶進出港監管效率；二、輔助掌握船舶進出港動態；三、協助查處船舶在港區水域的違法行為；四、作為一種安全技術防范手段，及早地發現各種異常事態并將違規活動抑制在萌芽狀態，同時進行取證，為事件的事后處理提供有利的依據。
同時為了使巡邏船在海域內正常執勤巡邏中，能夠把現場的情況及時匯報，做到指揮中心能夠?qū)ρ策壌奥牭玫?、看的到、指揮得到”，滿足視頻會議，調用內部資料等需求。可建立海上移動的圖像監控系統，在所轄沿海數十公里范圍寬的海域內，構建一套高效、穩定的海上無線移動圖像傳輸網絡。
2.方案構成

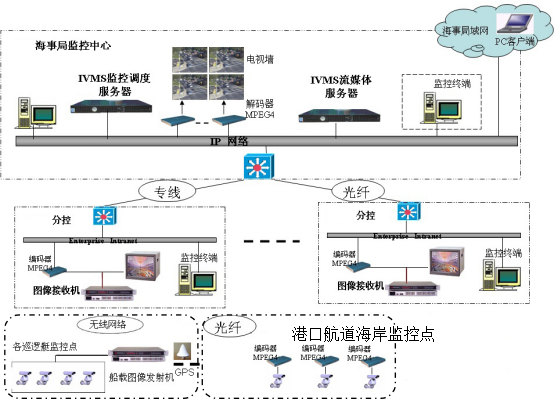

遠程網絡圖像監控系統主要由監控前端、傳輸網絡及控制中心三部分組成。監控前端：設在各港區、碼頭等場所安裝的攝像設備和網絡視頻編碼器組成。傳輸網絡：傳輸網絡由局域網及INTERNET網組成。控制中心：控制中心由管理服務器、工作站和專業監控管理軟件等組成。
?。?）港口航道海岸監控子系統
于一般室內安防項目不同，港口航道的視頻監控具有以下特殊性，（1）攝像設備靠近海岸線，海水帶來的酸堿腐蝕嚴重（2）海岸天氣變化劇烈，攝像設備需要再全天候條件下可靠工作（3）港口航道要求監控的視角范圍廣，可監控對象有效距離遠。
公司針對現場監控航道的實際情況，反復測試驗證，在本方案中選擇采用自動光圈三十可變鏡頭和鏡頭擴展器，配合使用全密封帶雨刷功能的防酸護罩和防酸堿電動云臺，以應對港口航道監控的特殊要求，通過客戶現場長期應用，該方案可靠性、穩定性良好。
?。?）巡邏艇移動圖像管理子系統
無線圖像管理子系統共分三個固定點，局監控中心、各分控中心和燈塔，巡邏船中心接入點，無線信號通過巡邏船中心發射器接入海事局內部網絡。燈塔利用一根全向天線進行外海域覆蓋，保證在離開燈塔以外20海里的距離能夠與指揮調度中心保持正常通信，各分控中心和燈塔各使用了一個功分器，將的無線信號利用功分器分出的一路通過定向天線進行橋接，另一路則通過全向天線覆蓋港內，巡邏船各裝配一套接收裝置，在無線信號已覆蓋的區域自由巡航，隨時通過船上的無線系統與指揮調度中心聯系。
3.依據標準
GA/T75-94《安全防范工程程序與要求》；
GA/T74-2000《安全防范系統通用圖形符號》；
GA308-2001《安全防范系統驗收規則》；
GA/T367-2001《視頻安防監控系統技術要求》；
JGJ/T16-1992《民用建筑電氣設計規范》；
GBJ54-83《低壓配電裝置安裝工程及線路設計規范》；
GB50198-94《民用閉路監視電視系統工程技術規范》；
GB7401-87《彩色電視圖像質量主觀評價方法》；
GBJ303-88《建筑電氣安裝工程質量檢驗評定標準》；
GA/T70-94《安全防范工程費用概預算編制辦法》；
GB50057－94《建筑物防雷設計規范》；
《工業電視系統工程設計規范》；
《MPEG4視音頻編解碼標準-視聽對象的編碼（6部分）》；
《100BASE-TX快速以太網接口標準》；
根據建設單位提出的要求，經現場實地堪察而配套設計。
